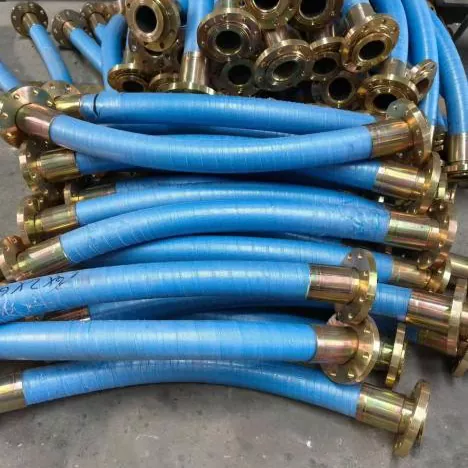

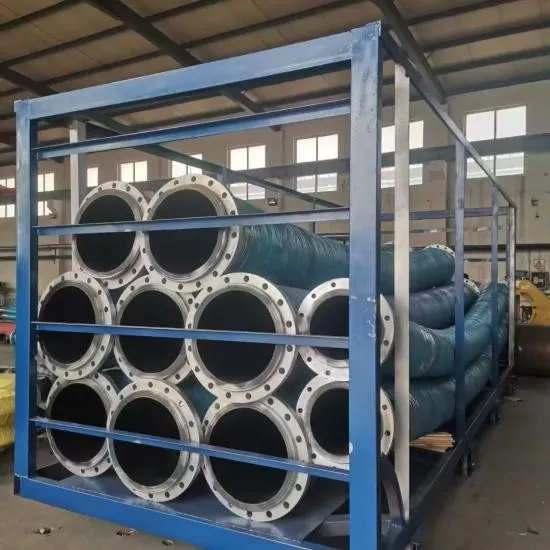

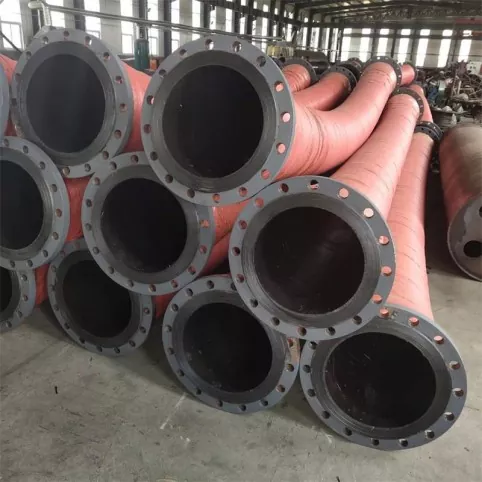

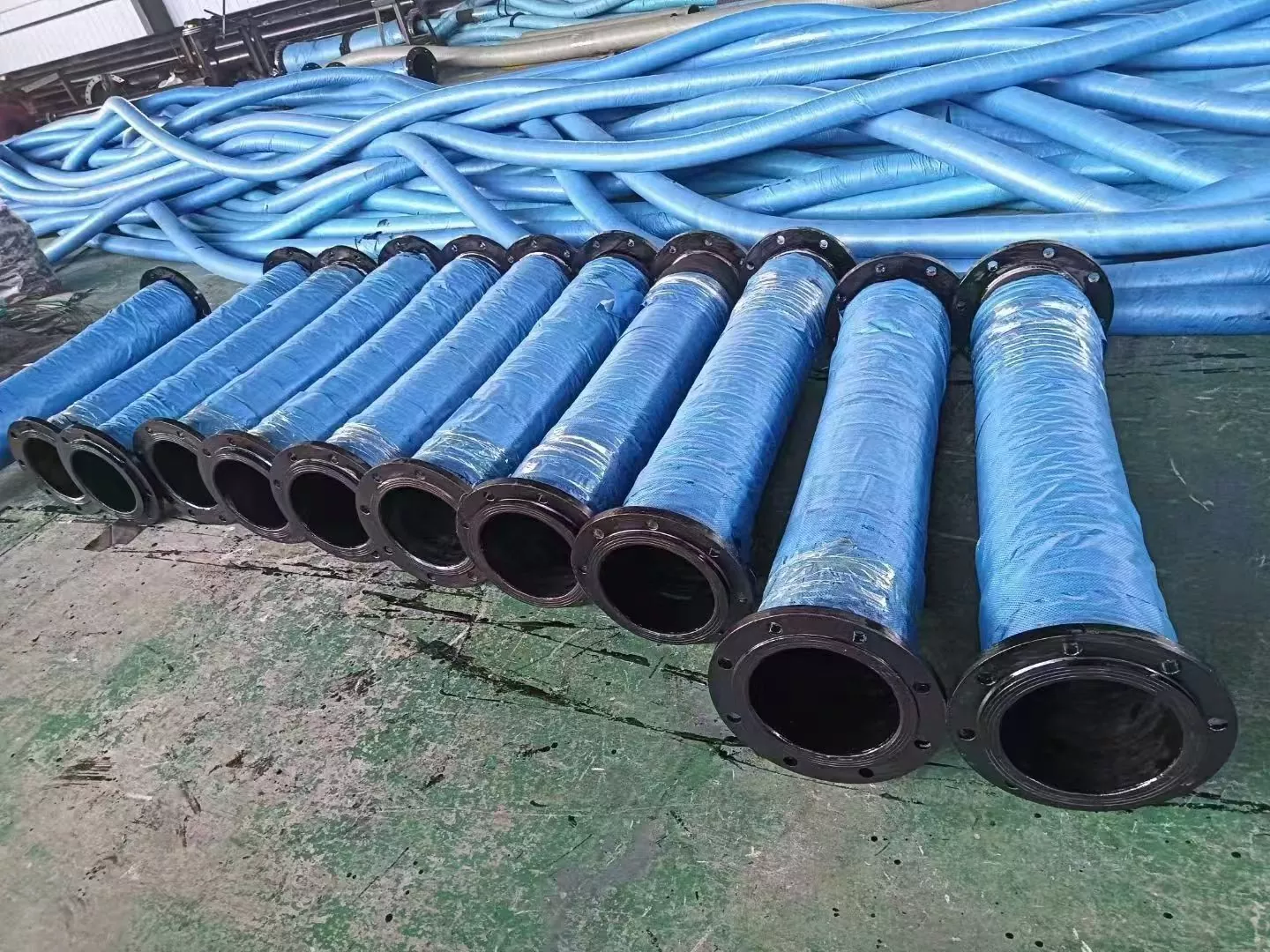

ठूलो व्यास सक्शन र डिस्चार्ज Flanged रबर नली

ठूलो व्यास सक्शन र डिस्चार्ज फ्ल्याङ्गेड रबर नली एक प्रकारको औद्योगिक नली हो जुन ठूलो-प्रवाह मिडियाको लचिलो यातायातको लागि प्रयोग गरिन्छ। यसले मुख्यतया निश्चित पाइपलाइनहरू र पम्पहरू, उपकरणहरू वा चल पाइपलाइन प्रणालीहरू बीच जडान, विस्थापन र सक्शन/डिस्चार्ज अवस्था अनुकूलन समाधान गर्दछ।

अवस्थित उत्पादन जानकारी अनुसार, यो श्रृंखला मुख्यतया पानी, समुद्री पानी, स्लरी, खनिज स्लरी, बालुवा, बजरी, टेलिङ र केही औद्योगिक तरल पदार्थ ढुवानी गर्न प्रयोग गरिन्छ।

JIDONGDA नलीले ग्राहकको विनिर्देशहरू, प्राविधिक प्यारामिटरहरू, रेखाचित्रहरू वा वास्तविक सञ्चालन सर्तहरू अनुसार उत्पादनहरू कन्फिगर गर्न सक्छ।

खरिद गर्दा, नलीको संरचना वास्तविक पाइपलाइन प्रणालीसँग मेल खान्छ भन्ने सुनिश्चित गर्न भित्री व्यास, लम्बाइ, काम गर्ने दबाब, भ्याकुम दबाव, मध्यम, तापक्रम र फ्ल्यान्ज मानक पुष्टि गर्न सिफारिस गरिन्छ।

मुख्यतया सकारात्मक दबाव सन्देशको लागि प्रयोग गरिने सामान्य होजहरूसँग तुलना गर्दा, यो उत्पादनले संरचनामा सर्पिल स्टिल तार समर्थन विकल्प थप्छ, जसले सक्शन र भ्याकुम अनुप्रयोगहरूको लागि समर्थन प्रदान गर्न सक्छ।

बहु-तह कपडा/कर्ड कपडा सुदृढीकरण तह कामको दबाब सामना गर्न प्रयोग गरिन्छ, जबकि भित्री रबर र बाहिरी रबर मध्यम, तापमान र सञ्चालन वातावरण अनुसार चयन गरिन्छ।

कार्य सिद्धान्त र संरचनात्मक संयोजन

ठूलो व्यास सक्शन र डिस्चार्ज फ्ल्याङ्गेड रबर नलीले निम्नको संयोजन मार्फत मिडिया यातायात प्राप्त गर्दछ:

भित्री रबर तह + सुदृढीकरण तह + सर्पिल स्टील तार फ्रेमवर्क (मोडेल कन्फिगरेसन अनुसार) + बाहिरी रबर तह + अन्त फ्ल्याङ्ग्स

डिस्चार्ज अपरेशनको समयमा, आन्तरिक दबाव मुख्यतया सुदृढीकरण तह द्वारा समर्थित छ।

सक्शन वा भ्याकुम अपरेशनको समयमा, सर्पिल स्टिल तार फ्रेमवर्कले परिधिको समर्थन प्रदान गर्दछ, नली सपाट र पतनको जोखिम कम गर्न मद्दत गर्दछ।

पम्पहरू, भल्भहरू, पाइपलाइनहरू र अन्य उपकरणहरूसँग बोल्ट जडानहरूको लागि अन्तिम फ्ल्याङ्गहरू प्रयोग गरिन्छ।

फ्ल्यान्ज विनिर्देशहरू साइटमा पाइपलाइन मापदण्डहरू वा ग्राहक रेखाचित्रहरू अनुसार पुष्टि गर्न सकिन्छ, बेमेल जडान आयामहरूको कारणले स्थापना समस्याहरू कम गर्दै।

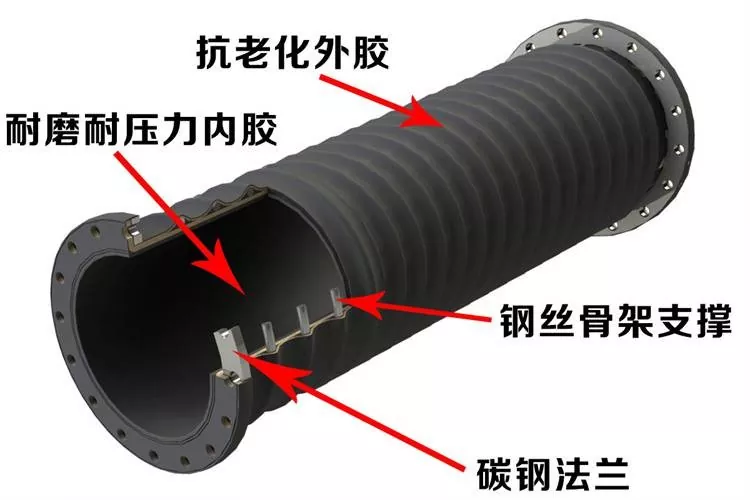

उत्पादन संरचना चित्रण

संरचना: लुगा-प्रतिरोधी भित्री रबर, सुदृढीकरण तह, सर्पिल स्टील तार फ्रेमवर्क, बाहिरी रबर र कार्बन स्टील फ्ल्यान्ज

मुख्य संरचना विवरण

• भित्री रबर तह:
सिधा सम्पर्क माध्यमलाई सम्पर्क गर्दछ। उपयुक्त रबर सामग्रीहरू मिडिया अनुसार चयन गर्न सकिन्छ जस्तै पानी, स्लरी, खनिज स्लरी, बालुवा र बजरी, साथै वास्तविक सञ्चालन अवस्थाहरू।

• प्रबलित कपडा तह:
मुख्य दबाव भार सामना गर्न बहु-तह कर्ड कपडा/फैब्रिक सुदृढीकरण संरचना प्रयोग गर्दछ।

• सर्पिल स्टिल तार फ्रेमवर्क:
संरचनात्मक समाधानहरूको लागि प्रयोग गरिन्छ जसलाई चूषण वा भ्याकुम कन्भेइङ आवश्यक हुन्छ, नली शरीरको लागि समर्थन प्रदान गर्दछ।

बाहिरी रबर तह:
बाह्य सुरक्षा प्रदान गर्दछ र उमेर प्रतिरोध, घर्षण प्रतिरोध र बाहिरी सञ्चालन अवस्था अनुसार चयन गर्न सकिन्छ।

• अन्तिम फ्ल्यान्ज:
कार्बन स्टील वा स्टेनलेस स्टील flanges संग सुसज्जित र ग्राहक मापदण्ड, आयाम वा रेखाचित्र अनुसार मिलाउन सकिन्छ।

मुख्य फाइदाहरू

ठुलो व्यास कन्भिङ:
विभिन्न ठूला व्यास विनिर्देशहरूमा उपलब्ध, ठूलो-प्रवाह मिडिया यातायातको लागि उपयुक्त। वास्तविक उपलब्ध व्यास दायरा प्राविधिक आवश्यकताहरु अनुसार पुष्टि गरिनेछ।

सक्शन र डिस्चार्ज अनुकूलनता:
संरचनात्मक कन्फिगरेसन अनुसार, यो मिडिया चूषण, डिस्चार्ज वा संयुक्त चूषण र डिस्चार्ज सन्देशको लागि प्रयोग गर्न सकिन्छ।

सुविधाजनक फ्ल्यान्ज जडान:
फ्ल्याङ्गहरू सामान्य मापदण्डहरू जस्तै GB, DIN, ANSI, JIS, ASME र ग्राहक रेखाचित्रहरू अनुसार कन्फिगर गर्न सकिन्छ।

वैकल्पिक पहिरन-प्रतिरोधी समाधान:
घर्षण माध्यमहरू जस्तै स्लरी, खनिज स्लरी, बालुवा र बजरी, उपयुक्त भित्री रबर र सुदृढीकरण संरचनाहरू पहिरन अवस्था अनुसार चयन गर्न सकिन्छ।

लचिलो जडान:
रबर नलीहरूले निश्चित झुकाउने र विस्थापन अनुकूलनता प्रदान गर्दछ, उपकरण कम्पन, पाइपलाइन विस्थापन र स्थापना विचलन अवस्थाहरूको लागि उपयुक्त।

कामको अवस्था अनुसार अनुकूलित:
OEM र गैर-मानक अनुकूलन व्यास, लम्बाइ, दबाब, भ्याकुम दबाव, तापमान, रबर सामग्री, flange विशिष्टता र रंग मा आधारित उपलब्ध छन्।

प्राविधिक विनिर्देशहरू

निम्न प्यारामिटरहरू अवस्थित उत्पादन जानकारीबाट संकलित छन्। विभिन्न व्यास, संरचना, लम्बाइ र सञ्चालन अवस्थाहरूले अन्तिम कार्यसम्पादनलाई असर गर्न सक्ने हुनाले, औपचारिक खरिदका लागि पुष्टि गरिएका प्राविधिक मापदण्डहरू/रेखाचित्रहरू प्रबल हुनेछन्।

विशिष्टता पुष्टि नोट:
मूल उत्पादन जानकारीले दुई फरक व्यास दायरा विवरणहरू समावेश गर्दछ: "DN100–DN1000" र "DN100–DN2000", जबकि हालको प्यारामिटर तालिकाले DN500 सम्म सूचीबद्ध गर्दछ। वेबसाइटमा असंगत जानकारीबाट बच्नको लागि, प्रकाशन गर्नु अघि वास्तविक उत्पादन र आपूर्ति क्षमताहरू अनुसार अन्तिम ठूलो व्यास आपूर्ति दायरा पुष्टि गर्न सिफारिस गरिन्छ।

आवेदन परिदृश्यहरू

खानी

मिनरल स्लरी, टेलिङ्स र स्लरी भएको कणहरू पठाउन प्रयोग गरिन्छ।

अत्यधिक घर्षण मिडियाको लागि, भित्री रबर सामग्री र सुदृढीकरण संरचना कण आकार, एकाग्रता, प्रवाह दर र दबाब अनुसार चयन गर्नुपर्छ।

ड्रेजिङ

ड्रेजिङ भाँडाहरू, स्लरी पम्पहरू, माटो डिस्चार्ज पाइपलाइनहरू र केही पानीमुनि ढुवानी प्रणालीहरूको लागि उपयुक्त।

स्लरी, स्लज, बालुवा र अन्य सामग्रीको चूषण र निर्वहनको लागि प्रयोग गर्न सकिन्छ।

पोर्ट र टर्मिनलहरू

तरल वा सामग्री ढुवानी प्रणालीहरूमा प्रयोग गरिन्छ जसलाई ठूलो व्यास क्षमता र लचिलो जडानहरू आवश्यक पर्दछ।

Flange निर्दिष्टीकरण साइट जडान आवश्यकता अनुसार कन्फिगर गर्न सकिन्छ।

बालुवा र बजरी

बालुवा, बजरी, पानी-बालुवा मिश्रण, मोर्टार र अन्य कण युक्त सामग्रीहरू पठाउनको लागि उपयुक्त।

पहिरन-प्रतिरोधी संरचनाहरू वास्तविक घर्षण अवस्था अनुसार चयन गर्न सकिन्छ।

इस्पात उद्योग

औद्योगिक पानी, स्लरी, खनिज स्लरी र केही औद्योगिक मिडिया यातायातको लागि प्रयोग गर्न सकिन्छ।

ठूला-ठूला उपकरणहरू बीच लचिलो पाइपलाइन जडानहरूको लागि पनि उपयुक्त।

निर्माण र ईन्जिनियरिङ्

दबाव स्तर, मध्यम र संरचनात्मक कन्फिगरेसन अनुसार, यो तरल वा सामग्री यातायात को लागी निर्माण उपकरण र ईन्जिनियरिङ् परियोजनाहरु मा लागू गर्न सकिन्छ।

औद्योगिक सामाग्री स्थानान्तरण

ऊर्जा, पानी प्रशोधन र ईन्जिनियरिङ् उपकरण जस्ता औद्योगिक संचार प्रणाली लागि उपयुक्त।

अनुकूलित समाधान मिडिया र वास्तविक सञ्चालन अवस्था अनुसार उपलब्ध छन्।

चयन गाइड र खरीद पुष्टिकरण

ठूलो व्यास सक्शन र डिस्चार्ज फ्ल्याङ्गेड रबरको नली खरिद गर्दा, भित्री व्यासमा आधारित मात्र उद्धरण गर्न सिफारिस गरिएको छैन।

सक्शन र डिस्चार्ज होसहरूको लागि, भ्याकुम दबाब, मध्यम घर्षण, तापमान र फ्ल्यान्ज जडान आवश्यकताहरूले अन्तिम संरचना कन्फिगरेसन र सेवा प्रदर्शनलाई असर गर्नेछ।

• पहिले कन्भेइङ माध्यम पुष्टि गर्नुहोस्:
पानी, समुद्री पानी, स्लरी, खनिज स्लरी, टेलिंग, बालुवा, बजरी वा अन्य औद्योगिक मिडिया।

• काम गर्ने अवस्थाहरू पुष्टि गर्नुहोस्:
प्रवाह दर, काम दबाव, काम भ्याकुम दबाव, मध्यम तापमान, मध्यम एकाग्रता र कण आकार।

• स्थापना आवश्यकताहरू पुष्टि गर्नुहोस्:
भित्री व्यास, लम्बाइ, झुकाउने/विस्थापन आवश्यकताहरू, फ्ल्यान्ज मानक, फ्ल्यान्ज आयामहरू र सील सतह प्रकार।

• उच्च-घर्षण अनुप्रयोगहरू जस्तै खनिज स्लरी, टेलिंग र बालुवा/बजरीका लागि:
लुगा-प्रतिरोधी भित्री रबर समाधान पुष्टि हुनुपर्छ।

• सक्शन वा भ्याकुम कन्भेइङ एपहरूको लागि:
भ्याकुम दबाव स्तर निर्दिष्ट गरिनु पर्छ, र सर्पिल स्टील तार फ्रेमवर्क आवश्यक छ कि छैन भनेर पुष्टि गरिनु पर्छ।

• गैर-मानक परियोजनाहरूको लागि:
प्राविधिक पुष्टिको लागि रेखाचित्रहरू, पुरानो नली नमूनाहरू वा वास्तविक जडान आयामहरू प्रदान गर्न सिफारिस गरिन्छ।

सञ्चालन सावधानीहरू

· काम गर्ने दबाब, भ्याकुम दबाब र तापमान पुष्टि गरिएको नली मोडेलको स्वीकार्य दायरा भन्दा बढी हुनु हुँदैन। विशिष्ट सीमाहरू उत्पादन प्राविधिक पुष्टिकरण कागजातहरूको अधीनमा हुनेछन्।

· बालुवा र खनिज स्लरी जस्ता घर्षण माध्यमहरू पठाउँदा, उपयुक्त भित्री रबरको संरचना वास्तविक पहिरन अवस्था अनुसार छनोट गर्नुपर्छ, र नलीको शरीरको नियमित रूपमा निरीक्षण गरिनुपर्छ।

· फ्लान्ज स्थापना गर्नु अघि, फ्ल्यान्ज मानक, बोल्ट प्वाल स्पेसिङ, सील सतह र बोल्ट जडान आयामहरू जाँच गर्नुहोस् स्थापनाको क्रममा जबरजस्ती पङ्क्तिबद्धताबाट बच्न।

· सक्शन अनुप्रयोगहरूको लागि, भ्याकुम आवश्यकता र सर्पिल स्टिल तार सुदृढीकरण कन्फिगरेसन पुष्टि हुनुपर्छ। यदि असामान्य नली सपाट, पतन वा विकृति हुन्छ भने, नली प्रयोग गर्न बन्द गर्नुहोस् र सञ्चालन अवस्थाहरू जाँच गर्नुहोस्।

· स्थापना र ढुवानीको समयमा, जडानका भागहरू र नलीको शरीरमा हुने क्षतिलाई कम गर्न फ्ल्यान्जको छेउमा अनावश्यक प्रभाव, निचोड वा तान्नुबाट जोगिनुहोस्।

· विशेष रासायनिक मिडिया, उच्च-तापमान मिडिया वा गैर-मानक सञ्चालन अवस्थाहरूको लागि, खरिद गर्नु अघि मध्यम संरचना र तापमान जस्ता जानकारी प्रदान गर्नुहोस्। प्राविधिक कर्मचारीहरूले सामग्री अनुकूलता पुष्टि गर्नुपर्छ।

मर्मत र सेवा जीवन व्यवस्थापन

ठूलो व्यास रबर नली को वास्तविक सेवा जीवन संचार माध्यम, दबाब, भ्याकुम दबाव, तापमान, झुकाव, स्थापना अवस्था र उपयोग को आवृत्ति संग सम्बन्धित छ।

त्यसकारण, मर्मतमा ध्यान केन्द्रित गर्नुपर्छ:

नियमित निरीक्षण + सञ्चालन अवस्था रेकर्डहरू + असामान्य अवस्थाहरूको समयमै ह्यान्डलिंग

· बाहिरी रबर तहमा दरार, असामान्य पहिरन, बुलिङ वा अन्य देखिने क्षति छ कि छैन भनेर नियमित रूपमा जाँच गर्नुहोस्।

· फ्लान्ज जडान क्षेत्रमा ढिलोपन, चुहावट वा असामान्य विकृति छ कि छैन भनी जाँच गर्नुहोस्।

· सक्सन र डिस्चार्ज सञ्चालनको क्रममा नलीको अवस्था जाँच गर्नुहोस्, असामान्य सपाट, पतन वा विकृतिमा ध्यान दिँदै।

· खनिज स्लरी र बालुवा/बजरी जस्ता घर्षण मिडियाका लागि, भविष्य चयन अनुकूलनको लागि सन्दर्भको रूपमा वास्तविक प्रयोग अनुसार पहिरन अवस्थाहरू रेकर्ड गर्नुहोस्।

· जब नली सेवा बाहिर छ, तीखो वस्तुहरु द्वारा लामो समय सम्म कम्प्रेशन बेवास्ता गर्नुहोस्। ह्यान्डलिंग र भण्डारणको समयमा, अनावश्यक झुकाउने र प्रभावलाई कम गर्नुहोस्।

· असामान्य दबाब, स्पष्ट चुहावट, संरचनात्मक क्षति वा असामान्य जडान देखा परेमा, नली प्रयोग गर्न बन्द गर्नुहोस् र प्राविधिक निरीक्षण गर्नुहोस्।

गुणस्तर नियन्त्रण र वितरण

अवस्थित उत्पादन जानकारी अनुसार, समाप्त उत्पादनहरू उत्पादन विशिष्टताहरू र ग्राहक आवश्यकताहरू अनुसार निरीक्षण गर्न सकिन्छ, सहित:

· उपस्थिति

· भित्री व्यास

· बाहिरी व्यास

· लम्बाइ

· फ्लान्ज आयामहरू

· दबाब

· भ्याकुम / नकारात्मक दबाव

· कठोरता

· रबर प्रदर्शन

यदि ग्राहकहरूसँग विशेष परीक्षण आवश्यकताहरू छन् भने, निरीक्षण वस्तुहरू र स्वीकृति मानकहरू अर्डर गर्नु अघि पुष्टि गरिनु पर्छ।

अनुकूलित उत्पादनहरु को लागी, विशिष्टताहरु, flange आवश्यकताहरु, दबाव स्तर, भ्याकुम दबाव, माध्यम र वितरण आवश्यकताहरु को प्राविधिक पुष्टि चरण को समयमा पुष्टि गर्न सकिन्छ।

FAQ

1. ठूला व्यास सक्शन र डिस्चार्ज रबर नलीको लागि कुन विशिष्टताहरू उपलब्ध छन्?

हालको प्यारामिटर जानकारीले DN100, DN150, DN200, DN250, DN300, DN400 र DN500 mm सहित सामान्य भित्री व्यासहरू सूचीबद्ध गर्दछ। ठूला आकारहरू प्राविधिक रूपमा परियोजना आवश्यकताहरू अनुसार पुष्टि गर्न सकिन्छ।

2. नली मा flanges स्थापना गर्न सकिन्छ?

हो। उत्पादनले फ्ल्यान्ज जडानहरू प्रयोग गर्दछ र GB, DIN, ANSI, JIS, ASME मापदण्ड वा ग्राहक रेखाचित्र अनुसार सुसज्जित गर्न सकिन्छ।

3. के यो खनिज स्लरी र टेलिङ्स ढुवानीको लागि प्रयोग गर्न सकिन्छ?

हो। स्लरी एकाग्रता अनुसार, कण आकार, प्रवाह दर, दबाब र तापमान, उपयुक्त पहिरन प्रतिरोधी संरचना चयन गर्न सकिन्छ। अन्तिम समाधान वास्तविक सञ्चालन अवस्था अनुसार पुष्टि गरिनेछ।

4. यसलाई ड्रेजिङ परियोजनाहरूमा प्रयोग गर्न सकिन्छ?

हो। नली मध्यम, दबाब, भ्याकुम आवश्यकताहरू र ड्रेजिङ प्रणालीको स्थापना विधि अनुसार चयन गर्न सकिन्छ।

5. यो रेखाचित्र अनुसार अनुकूलित गर्न सकिन्छ?

हो। ग्राहकहरु नली शरीर र flange संरचना पुष्टि लागि रेखाचित्र, नमूना वा विस्तृत प्राविधिक मापदण्डहरू प्रदान गर्न सक्छन्।

6. MOQ के हो?

MOQ उत्पादन प्रकार, विशिष्टता, लम्बाइ र अनुकूलन आवश्यकताहरूमा निर्भर गर्दछ।

मानक उत्पादनहरूले सानो ब्याच खरीदलाई समर्थन गर्न सक्छ। विशिष्ट मात्रा कोटेशन समयमा पुष्टि गरिनेछ।

7. नमूनाहरू प्रदान गर्न सकिन्छ?

केहि मानक उत्पादनहरु नमूना वा नमूना समर्थन प्रदान गर्न सक्छन्। नमूना लागत र यातायात लागत विशिष्ट उत्पादन र अर्डर स्थिति अनुसार पुष्टि गरिनेछ।

8. वितरण समय के हो?

मानक उत्पादनहरू सामान्यतया 7-20 कार्य दिनहरू चाहिन्छ।

अनुकूलित उत्पादनहरूको लागि, ठूलो व्यास नली र विशेष विशिष्टताहरू, वितरण समय संरचना, मात्रा र उत्पादन आवश्यकताहरू अनुसार पुष्टि गरिनेछ।

अर्डर गर्नु अघि एक स्पष्ट वितरण तालिका प्रदान गरिनेछ।

9. थोक अर्डरहरूको लागि गुणस्तर कसरी ग्यारेन्टी गरिन्छ?

गुणस्तर निरीक्षण उत्पादन विशिष्टताहरू र ग्राहक आवश्यकताहरू अनुसार गर्न सकिन्छ, उपस्थिति, आयाम, फ्ल्यान्ज, दबाब र भ्याकुम परीक्षण सहित।

विशेष निरीक्षण वस्तुहरू खरिद गर्नु अघि पुष्टि गर्नुपर्छ।
