कसरी नालीदार धातु विस्तार संयुक्त उच्च-तापमान पाइपिङ प्रणाली को विश्वसनीयता सुधार गर्न सक्छ

लेख सारांश: A नालीदार धातु विस्तार संयुक्तथर्मल विस्तार, कम्पन, दबाव उतार-चढ़ाव, र मेकानिकल आन्दोलनको लागि खुला औद्योगिक पाइपिंग को लागी नियन्त्रित लचिलोपन प्रदान गर्दछ। नालीदार स्टेनलेस स्टील बेलो संरचना प्रयोग गरेर, यसले अक्षीय, पार्श्व, र कोणीय विस्थापनको लागि क्षतिपूर्ति गर्न सक्छ जबकि वेल्ड थकान, फ्ल्यान्ज चुहावट, र तनाव-सम्बन्धित विकृति कम गर्न मद्दत गर्दछ। यस गाइडले यसको कार्य सिद्धान्त, मुख्य विनिर्देशहरू, सामग्री विकल्पहरू, अनुप्रयोगहरू, चयन कारकहरू, र पाइपलाइन प्रणालीहरूको माग गर्ने फाइदाहरू बताउँछ।

सामग्रीको तालिका

1. नालीदार धातु विस्तार संयुक्त के हो?
2. यसले औद्योगिक पाइपिङमा कसरी काम गर्छ?
3. मुख्य प्राविधिक विशिष्टताहरू के हुन्?
4. मुख्य लाभहरू के हुन्?
5. यो कहाँ सामान्यतया प्रयोग गरिन्छ?
6. तपाईंले सही उत्पादन कसरी चयन गर्नुपर्छ?
7. बारम्बार सोधिने प्रश्नहरू
8. अन्तिम विचार

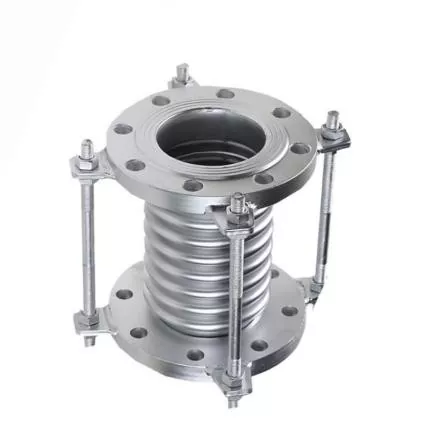

नालीदार धातु विस्तार संयुक्त के हो?

जिदोङडाआपूर्ति aनालीदार धातु विस्तार संयुक्तसंरचनात्मक स्थिरता त्याग नगरी औद्योगिक पाइपिंग नियन्त्रण लचिलोपन दिन डिजाइन गरिएको। यसको नालीदार बेलो निर्माणले पाइपलाइनलाई तापमान परिवर्तन, उपकरण कम्पन, दबाव उतार-चढ़ाव, र मेकानिकल तनावको कारणले हुने आन्दोलनलाई समायोजन गर्न अनुमति दिन्छ।

एक कठोर पाइप खण्डको विपरीत, एक विस्तार संयुक्तले पाइपिंग प्रणाली भित्र जानाजानी लचिलो क्षेत्र सिर्जना गर्दछ। जब पाइपलाइन तातो वा चिसो हुन्छ, यसको लम्बाइ र स्थिति परिवर्तन हुन सक्छ। यदि यी आन्दोलनहरू संयमित छन् भने, अत्यधिक तनाव वेल्डहरू, फ्ल्याङ्गहरू, भल्भहरू, पम्पहरू र जडान गरिएका उपकरणहरू वरिपरि जम्मा हुन सक्छ। राम्रोसँग इन्जिनियर गरिएको धातु विस्तार संयुक्तले यी आन्दोलनहरूलाई हानिकारक भार बन्नु अघि अवशोषित गर्न मद्दत गर्दछ।

औद्योगिक धातु विस्तार जोडहरू मूल्याङ्कन गर्ने खरीददारहरूको लागि, बेलो सामग्री, आन्दोलन आवश्यकताहरू, दबाब मूल्याङ्कन, तापमान दायरा, जडान विधि, र स्थापना वातावरण सबै सँगै विचार गर्नुपर्छ।

यसले औद्योगिक पाइपिङमा कसरी काम गर्छ?

सञ्चालन सिद्धान्त नालीदार धातु बेलो को नियन्त्रित लोचदार विरूपण मा आधारित छ। मल्टिपल कन्भोलुसनले जोडिएको पाइपिङ चल्दा बेलोलाई फ्लेक्स गर्न अनुमति दिन्छ, जबकि धातु संरचनाले दबाब सीमा कायम राख्छ।

थर्मल विस्तार क्षतिपूर्ति

उच्च-तापमान पाइपलाइनहरू प्रक्रियाको तापक्रम बढ्दै जाँदा विस्तार हुन्छ र तिनीहरू घट्ने बित्तिकै संकुचित हुन्छन्। स्टीम, बॉयलर, रासायनिक, तेल, र थर्मल-फ्लुइड प्रणालीहरूमा, दोहोर्याइएको तापक्रम चक्रले पर्याप्त आन्दोलन उत्पन्न गर्न सक्छ। नालीदार घण्टीहरूले यस विस्थापनलाई अवशोषित गर्दछ र कठोर पाइप खण्डहरूमा हस्तान्तरण गरिएको तनावलाई कम गर्दछ।

मेकानिकल र कम्पन क्षतिपूर्ति

पम्पहरू, कम्प्रेसरहरू, फ्यानहरू, टर्बाइनहरू र घुमाउने मेसिनरी जस्ता औद्योगिक उपकरणहरूले जडान गरिएको पाइपिङमा कम्पन परिचय गराउन सक्छन्। उपयुक्त रूपमा डिजाइन गरिएको विस्तार संयुक्तले नियन्त्रित आन्दोलनलाई समायोजन गर्न सक्छ र कम्पनलाई कडा पाइप जडानहरू मार्फत प्रत्यक्ष प्रसारण हुनबाट रोक्न मद्दत गर्दछ।

बहु-दिशात्मक आन्दोलन

प्रणाली डिजाइनमा निर्भर गर्दै, धातु विस्तार जोडहरूले तीन प्रमुख आन्दोलन कोटिहरूको लागि क्षतिपूर्ति गर्न सक्छ:

• अक्षीय आन्दोलन:पाइप अक्षको साथ कम्प्रेसन वा विस्तार।
• पार्श्व आन्दोलन:जडित पाइप खण्डहरूको साइडवे विस्थापन।
• कोणीय आन्दोलन:जडान गरिएको पाइपिङ खण्डहरू बीच घुमाउरो आन्दोलन।

मुख्य प्राविधिक विशिष्टताहरू के हुन्?

विस्तार संयुक्त छनोट गर्दा नाममात्र पाइप साइज चयन गर्नुको सट्टा वास्तविक सञ्चालन अवस्थाहरूबाट सुरु गर्नुपर्छ। JIDONGDA को उत्पादन जानकारीले औद्योगिक अनुप्रयोगहरूको लागि विभिन्न सामग्री र जडान कन्फिगरेसनहरू सहित स्टेनलेस स्टील बेलोहरू कभर गर्दछ।

प्रत्येक परियोजनाको लागि वास्तविक दबाव, तापमान, आन्दोलन, चक्र आवृत्ति, र थकान आवश्यकताहरू पुष्टि गरिनु पर्छ। मानक कन्फिगरेसनले स्थापना सर्तहरू पूरा गर्दैन भने अनुकूलित डिजाइनहरू विचार गर्न सकिन्छ।

मुख्य लाभहरू के हुन्?

1. उच्च तापमानमा भरपर्दो प्रदर्शन

मेटल बेलोहरू विशेष गरी अनुप्रयोगहरूको लागि उपयुक्त छन् जहाँ तापमान धेरै परम्परागत लचिलो कम्पोनेन्टहरूको व्यावहारिक परिचालन दायरा भन्दा बढी हुन्छ। सामग्री चयन र डिजाइनमा निर्भर गर्दै, स्टेनलेस स्टील निर्माणले थर्मल वातावरणको मागलाई समर्थन गर्न सक्छ।

2. पाइपलाइन तनाव कम भयो

थर्मल आन्दोलनले बिस्तारै निश्चित बिन्दुहरू र उपकरण जडानहरूमा अत्यधिक भार सिर्जना गर्न सक्छ। नियन्त्रित लचिलोपनको परिचय दिएर, विस्तार संयुक्तले आन्दोलनलाई पुन: वितरण गर्न र महत्वपूर्ण क्षेत्रहरूमा तनाव एकाग्रता कम गर्न मद्दत गर्दछ।

3. कम्पनको लागि राम्रो प्रतिरोध

जहाँ मेसिनरीले निरन्तर वा रुकावट कम्पन उत्पन्न गर्दछ, लचिलो धातु जडानले उपकरण र पाइपिंग बीचको आन्दोलनलाई अलग गर्न मद्दत गर्न सक्छ। यसले सुधारिएको प्रणाली स्थिरतामा योगदान दिन सक्छ जब संयुक्त सही रूपमा चयन गरिएको छ र स्थापना गरिएको छ।

4. लचिलो स्थापना विकल्पहरू

थ्रेडेड, फ्ल्याङ्ग, र वेल्डेड कन्फिगरेसनहरूले विभिन्न पाइपलाइन आर्किटेक्चरहरूमा विस्तार जोडहरूलाई एकीकृत गर्न सम्भव बनाउँदछ। सानो-व्यासको थ्रेडेड उत्पादनहरू कम्प्याक्ट उपकरण जडानहरू वरिपरि उपयोगी हुन सक्छ, जबकि फ्ल्याङ्ग र वेल्डेड डिजाइनहरू ठूला औद्योगिक पाइपिङ प्रणालीहरू अनुरूप हुन सक्छन्।

5. दीर्घकालीन चक्रीय प्रदर्शन

औद्योगिक पाइपिङले यसको सञ्चालन जीवनमा हजारौं ताप र शीतलन चक्रहरू अनुभव गर्न सक्छ। सही बेलोज ज्यामिति, सामग्री चयन, निर्माण गुणस्तर, र आन्दोलन नियन्त्रण यसैले भरपर्दो थकान प्रदर्शन प्राप्त गर्न महत्त्वपूर्ण छ।

यो कहाँ सामान्यतया प्रयोग गरिन्छ?

कठोर पाइपिङले थर्मल विस्थापन वा मेकानिकल आन्दोलनलाई समायोजन गर्नुपर्दछ जहाँ एक नालीदार धातु विस्तार संयुक्त मूल्यवान छ। विशिष्ट अनुप्रयोग क्षेत्रहरू समावेश छन्:

• पेट्रोकेमिकल प्रशोधन पाइपलाइनहरू
• पावर उत्पादन प्लान्टहरू
• स्टीम र बोयलर प्रणाली
• उच्च-तापमान HVAC प्रणालीहरू
• औद्योगिक भट्टी उपकरण
• तेल र ग्यास प्रशोधन सुविधाहरू
• रासायनिक प्रशोधन पाइपलाइनहरू
• समुद्री ईन्जिनियरिङ् प्रणाली
• मेकानिकल उपकरण जडानहरू
• उच्च-तापमान तरल ढुवानी प्रणाली

उदाहरणका लागि, डाउनस्ट्रीम उपकरणहरूमा बोयलर जडान गर्ने स्टीम पाइपलाइनले स्टार्टअपको समयमा महत्त्वपूर्ण थर्मल विस्तार अनुभव गर्न सक्छ। पर्याप्त आन्दोलनको क्षतिपूर्ति बिना, यो विस्तारले पाइप समर्थन र उपकरण नोजलहरूमा थप भारहरू राख्न सक्छ। सही रूपमा इन्जिनियर गरिएको बेलो विस्तार संयुक्तले एक निर्दिष्ट क्षेत्र प्रदान गर्दछ जहाँ यो आन्दोलन हुन सक्छ।

तपाईंले सही उत्पादन कसरी चयन गर्नुपर्छ?

उत्पादन चयन केवल उपस्थिति वा नाममात्र व्यास को सट्टा ईन्जिनियरिङ् डेटा मा आधारित हुनुपर्छ। उद्धरण अनुरोध गर्नु अघि, खरीददारहरूले निम्न जानकारी तयार गर्नुपर्छ:

1. नाममात्र पाइप व्यास:आवश्यक DN आकार र जडान आयामहरू पहिचान गर्नुहोस्।
2. सञ्चालन तापमान:सामान्य, न्यूनतम र अधिकतम तापक्रम निर्दिष्ट गर्नुहोस्।
3. सञ्चालन दबाव:सामान्य र अधिकतम काम दबाव समावेश गर्नुहोस्।
4. आन्दोलन आवश्यकताहरु:अपेक्षित अक्षीय, पार्श्व, वा कोणीय आन्दोलन परिभाषित गर्नुहोस्।
5. मिडिया:प्रणालीले स्टीम, पानी, तेल, ग्यास, रसायन वा अन्य तरल पदार्थ बोक्छ कि भनेर पहिचान गर्नुहोस्।
6. सामाग्री आवश्यकताहरु:वातावरण अनुसार SS304, SS316, SS321, वा अन्य उपयुक्त मिश्र धातु चयन गर्नुहोस्।
7. जडान विधि:थ्रेडेड, फ्ल्याङ्ग, वा वेल्डेड छेउ आवश्यक छ कि छैन भनेर निर्धारण गर्नुहोस्।
8. स्थापना सर्तहरू:उपलब्ध ठाउँ, पाइप समर्थन, गाइड, एंकर, र उपकरण जडानहरू विचार गर्नुहोस्।

सामान्य लचिलो कनेक्टरबाट विस्तार संयुक्त छुट्याउन पनि महत्त्वपूर्ण छ। विस्तार जोडहरू विशिष्ट आन्दोलन र थकान आवश्यकताहरू वरिपरि डिजाइन गरिएको छ, त्यसैले बेलोज ज्यामिति र प्रणाली अवरोधहरू पूर्ण पाइपिङ डिजाइनको भागको रूपमा मूल्याङ्कन गरिनुपर्छ।

बारम्बार सोधिने प्रश्नहरू

Q1: नालीदार धातु विस्तार संयुक्त को प्राथमिक उद्देश्य के हो?

यसको प्राथमिक उद्देश्य पाइपिङ प्रणालीहरूमा थर्मल विस्तार र नियन्त्रित मेकानिकल आन्दोलनको लागि क्षतिपूर्ति गर्नु हो जबकि कठोर घटकहरूमा हस्तान्तरण गरिएको तनाव कम गर्दै।

Q2: स्टीम पाइपलाइनहरूको लागि धातु विस्तार जोडहरू प्रयोग गर्न सकिन्छ?

हो। स्टेनलेस स्टील बेलो विस्तार जोडहरू सामान्यतया स्टीम र बॉयलर पाइपिंगमा लागू गरिन्छ, चयन गरिएको सामग्री, दबाब मूल्याङ्कन, तापमान मूल्याङ्कन, र आन्दोलन क्षमता अपरेटिङ अवस्थाहरूसँग मेल खान्छ।

Q3: कुन सामग्री सामान्यतया प्रयोग गरिन्छ?

सामान्य विकल्पहरूमा SS304, SS316, र SS321 स्टेनलेस स्टील समावेश छ। अनुकूलित मिश्रहरू पनि विचार गर्न सकिन्छ जब उच्च जंग प्रतिरोध वा विशेष अपरेटिङ अवस्थाहरूले तिनीहरूलाई आवश्यक पर्दछ।

Q4: के थ्रेडेड विस्तार जोडहरू साना पाइपलाइनहरूको लागि उपयुक्त छन्?

हो। थ्रेडेड कन्फिगरेसनहरू विशेष गरी सानो-व्यासको पाइपिङ, उपकरण जडानहरू, र ठाउँ सीमित भएको स्थापनाहरूको लागि उपयुक्त छन्।

Q5: अक्षीय, पार्श्व, र कोणीय आन्दोलन बीच के भिन्नता छ?

अक्षीय आन्दोलन पाइप अक्षको साथमा हुन्छ, पार्श्व आन्दोलन छेउमा हुन्छ, र कोणीय आन्दोलन जोडिएको पाइप खण्डहरू बीच रोटेशन समावेश गर्दछ। एक विस्तार संयुक्त चयन गर्नु अघि आवश्यक आन्दोलन प्रकार पहिचान गर्नुपर्छ।

Q6: उत्पादन अनुकूलित गर्न सकिन्छ?

हो। परियोजना आवश्यकताहरूमा निर्भर गर्दै, अनुकूलनले सामग्री ग्रेड, साइज, दबाव मूल्याङ्कन, जडान कन्फिगरेसन, र अन्य इन्जिनियरिङ प्यारामिटरहरू समावेश गर्न सक्छ।

अन्तिम विचार

राम्रोसँग इन्जिनियर गरिएकोनालीदार धातु विस्तार संयुक्तथर्मल विस्तार, कम्पन, मेकानिकल विस्थापन, र संचित तनावबाट औद्योगिक पाइपिंगलाई जोगाउन महत्त्वपूर्ण भूमिका खेल्न सक्छ। स्टेनलेस स्टील बेलोहरू, बहु जडान विकल्पहरू, र कन्फिगर योग्य इन्जिनियरिङ प्यारामिटरहरूको साथ, यसलाई पावर उत्पादन, पेट्रोकेमिकल, रासायनिक प्रशोधन, HVAC, समुद्री, र उच्च-तापमान फ्लुइड प्रणालीहरूमा माग गर्ने अनुप्रयोगहरूमा अनुकूलित गर्न सकिन्छ। JIDONGDA परियोजना-विशिष्ट आकार, सामग्री, दबाब, तापमान, आन्दोलन, र जडान आवश्यकताहरूमा आधारित अनुकूलित धातु विस्तार संयुक्त समाधान समर्थन गर्दछ। यदि तपाइँ नयाँ स्थापनाको लागि विस्तार संयुक्त चयन गर्दै हुनुहुन्छ वा अवस्थित कम्पोनेन्ट प्रतिस्थापन गर्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्तपाईंको अपरेटिङ सर्तहरू छलफल गर्न र उपयुक्त औद्योगिक समाधान अनुरोध गर्न।
