कसरी डबल स्फेयर रबर विस्तार संयुक्त पाइपलाइन लचिलोपन र कम्पन नियन्त्रण सुधार गर्न सक्छ

जिदोङडाआपूर्ति गर्दछडबल स्फेयर रबर विस्तार संयुक्तऔद्योगिक पाइपलाइन प्रणालीहरूको लागि जसलाई भरपर्दो कम्पन अलगाव, आन्दोलन क्षतिपूर्ति, र जडान लचिलोपन आवश्यक पर्दछ। डबल-गोला रबर बडी, प्रबलित कपडा तहहरू, र स्टेनलेस स्टील जाल सुरक्षाको साथ डिजाइन गरिएको, यो लचिलो कम्पोनेन्ट पम्प, कम्प्रेसर, पानी प्रणाली, हावा, तेल, हल्का रसायनहरू, र अन्य औद्योगिक तरल पदार्थहरू समावेश गर्ने पाइपिंग अनुप्रयोगहरूको माग गर्न उपयुक्त छ।

एक डबल-गोला विस्तार संयुक्त पाइपलाइन आन्दोलन अवशोषित गर्न डिजाइन गरिएको छ जबकि कम्पन र तनाव कम गर्न मद्दत गर्दा जडान गरिएको उपकरणबाट पाइपिङ प्रणालीमा हस्तान्तरण। एकल-गोला संरचनाको तुलनामा, यसको दुई-गोला ज्यामितिले थप लचिलोपन र आन्दोलन अवशोषण प्रदान गर्दछ। JIDONGDA ले बहु-तह कपडा सुदृढीकरण र बाह्य स्टेनलेस स्टील जाल तहको साथ EPDM, NBR, र Neoprene जस्ता सामग्रीहरू प्रयोग गरेर प्रबलित रबर विस्तार जोडहरू प्रदान गर्दछ। डिजाइनमा निर्भर गर्दै, उपलब्ध स्पेसिफिकेशनहरूले DN32–DN600, PN10/PN16/PN25 दबाब वर्गहरू, र तापमान दायराहरू -20°C देखि +120°C सम्म, उच्च तापक्रमका लागि उपलब्ध विशेष यौगिकहरू समावेश गर्न सक्छन्।

सामग्रीको तालिका

1. डबल स्फेयर रबर विस्तार संयुक्त के हो?
2. औद्योगिक पाइपिङ प्रणालीमा यो किन महत्त्वपूर्ण छ?
3. संयुक्त निर्माण कसरी हुन्छ?
4. मुख्य प्रदर्शन लाभहरू के हुन्?
5. कुन प्राविधिक विशिष्टताहरू खरीददारहरूले जाँच गर्नुपर्छ?
6. यो कहाँ प्रयोग गर्न सकिन्छ?
7. कसरी खरीददारहरूले सही मोडेल चयन गर्नुपर्छ?
8. स्थापना समयमा के विचार गर्नुपर्छ?
9. बारम्बार सोधिने प्रश्नहरू
10. तपाइँ कसरी अनुकूलित समाधान अनुरोध गर्न सक्नुहुन्छ?

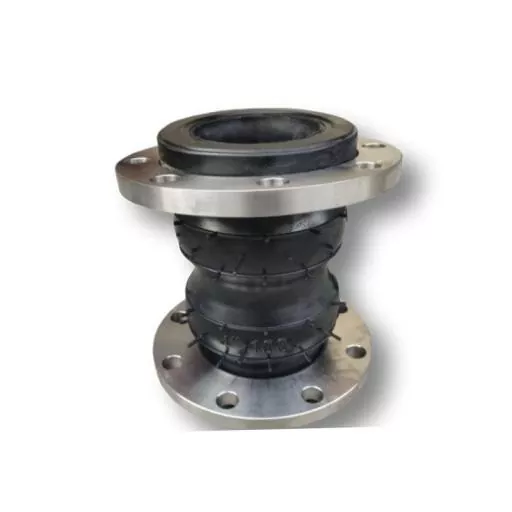

डबल स्फेयर रबर विस्तार संयुक्त के हो?

एक डबल स्फेयर रबर विस्तार संयुक्त एक लचिलो पाइपलाइन जडान कम्पोनेन्ट हो जसमा दुई गोलाकार रबर खण्डहरू हुन्छन्। यसको प्राथमिक उद्देश्य आन्दोलन समायोजन र उपकरण र जडान पाइपिंग बीच कम्पन को प्रसारण कम गर्न को लागी छ।

कठोर पाइप जडानहरूको विपरीत, लचिलो रबर संरचनाले अक्षीय, पार्श्व, र कोणीय आन्दोलनलाई प्रतिक्रिया दिन सक्छ। यसले जोडलाई विशेष रूपमा घुमाउने वा पारस्परिक उपकरणको वरिपरि उपयोगी बनाउँछ जहाँ कम्पन र दबाव उतार-चढ़ावले पाइपलाइनहरूमा थप तनाव राख्न सक्छ।

डबल-गोला कन्फिगरेसन विशेष गरी उपयोगी हुन्छ जब पाइपिङ प्रणालीलाई पारंपरिक एकल-गोला कनेक्टरले प्रदान गर्न सक्ने भन्दा बढी लचिलोपन र कम्पन अवशोषणको आवश्यकता हुन्छ। गोलाकार ज्यामितिले कठोर जडान बिन्दुमा सबै आन्दोलनहरू केन्द्रित गर्नुको सट्टा लचिलो रबर बडी मार्फत आन्दोलन वितरण गर्दछ।

रबर विस्तार जोडहरू तुलना गर्ने खरीददारहरूको लागि, डबल-गोला डिजाइन सञ्चालन दबाव, तापक्रम, मिडिया, आन्दोलन आवश्यकताहरू, फ्ल्यान्ज कन्फिगरेसन, र स्थापना अवस्थाहरू अनुसार मूल्याङ्कन गरिनु पर्छ।

औद्योगिक पाइपिङ प्रणालीमा यो किन महत्त्वपूर्ण छ?

औद्योगिक पाइपलाइनहरू विरलै पूर्ण रूपमा स्थिर अवस्थाहरूमा उजागर हुन्छन्। पम्पहरू सुरु र बन्द हुन्छन्, कम्प्रेसरहरूले मेकानिकल कम्पन उत्पन्न गर्दछ, तरल पदार्थहरूले दबाबको उतार-चढाव सिर्जना गर्दछ, र तापक्रम परिवर्तनहरूले जोडिएका घटकहरू विस्तार वा संकुचित हुन दिन्छ।

पर्याप्त लचिलोपन बिना, यी गतिशील बलहरू सिधै पाइप, फ्ल्याङ्गहरू, भल्भहरू, पम्पहरू र अन्य उपकरणहरूमा स्थानान्तरण गर्न सकिन्छ। समयको साथमा, बारम्बार लोडिङले थकान, जडान तनाव, चुहावट, वा समयभन्दा पहिले कम्पोनेन्ट पहिरनमा योगदान दिन सक्छ।

लचिलो विस्तार संयुक्तले यी प्रभावहरूलाई अलग गर्न मद्दत गर्दछ। यसको रबर बडीले कडा पाइपिङ खण्डहरू बीच एक नियन्त्रित आन्दोलन क्षेत्र प्रदान गर्दछ, जबकि सुदृढीकरण तहहरूले सञ्चालन भार अन्तर्गत संरचनालाई समर्थन गर्दछ।

• उपकरण-उत्पन्न कम्पन अवशोषित।
• पाइपलाइन आन्दोलनको लागि क्षतिपूर्ति।
• जडान वरिपरि तनाव एकाग्रता कम गर्न मद्दत गर्छ।
• थर्मल आन्दोलन र स्थापना सहिष्णुता समायोजन गर्दछ।
• गतिशील पाइपिङ प्रणाली को अधिक स्थिर सञ्चालन समर्थन गर्दछ।
• जडान गरिएका उपकरणहरूलाई अत्यधिक कम्पन प्रसारणबाट जोगाउन मद्दत गर्दछ।

संयुक्त निर्माण कसरी हुन्छ?

लचिलो विस्तार संयुक्त को प्रदर्शन यसको ज्यामिति, रबर कम्पाउन्ड, सुदृढीकरण संरचना, र जडान डिजाइन मा धेरै निर्भर गर्दछ। एक विशिष्ट प्रबलित डबल-गोला कन्फिगरेसनले धेरै कार्यात्मक तहहरू संयोजन गर्दछ।

डबल-गोला रबर शरीर

दुई-गोला ज्यामितिले धेरै दिशाहरूमा आन्दोलनहरू ह्यान्डल गर्न सक्षम लचिलो कार्य खण्ड सिर्जना गर्दछ। घुमाउरो संरचनाले पूर्णतया कठोर जडानमा निर्भर नगरी विरूपणलाई पनि अनुमति दिन्छ।

बहु-तह कपडा सुदृढीकरण

दबाब प्रतिरोध र थकान स्थायित्व सुधार गर्न रबर शरीरमा कपडा सुदृढीकरण समावेश गरिएको छ। सुदृढीकरण संरचना आवश्यक दबाव वर्ग र आवेदन अवस्था अनुसार चयन गरिएको छ।

स्टेनलेस स्टील जाल संरक्षण

बाह्य स्टेनलेस स्टील जाल तहले अतिरिक्त मेकानिकल सुरक्षा र संरचनात्मक समर्थन प्रदान गर्न सक्छ। यो विशेष गरी वातावरणमा मूल्यवान छ जहाँ विस्तार संयुक्त गतिशील भार र दोहोर्याइएको कम्पनमा पर्दाफास हुन्छ।

Flanged जडान

फ्ल्याङ्ग गरिएको छेउले अवस्थित पाइपिङमा लचिलो जोइन्ट जडान गर्ने व्यावहारिक विधि प्रदान गर्दछ। सही फ्ल्यान्ज आयामहरू, बोल्ट ढाँचाहरू, ग्यास्केट चयन, र पङ्क्तिबद्धता सील प्रदर्शन कायम राख्न महत्त्वपूर्ण छन्।

मुख्य प्रदर्शन लाभहरू के हुन्?

डबल-गोला रबर विस्तार संयुक्त को मूल्य साधारण पाइपलाइन लचिलोपन बाहिर विस्तार हुन्छ। यसको निर्माणले औद्योगिक पाइपिङ प्रणालीहरूमा सामना गरेका धेरै साझा चुनौतीहरूलाई सम्बोधन गर्दछ।

यी विशेषताहरूले उत्पादनलाई अनुप्रयोगहरूको लागि उपयुक्त बनाउँदछ जहाँ परम्परागत कठोर जडानकर्ताले पर्याप्त लचिलोपन वा कम्पन अलगाव प्रदान गर्न सक्दैन।

कुन प्राविधिक विशिष्टताहरू खरीददारहरूले जाँच गर्नुपर्छ?

लचिलो जोइन्ट छनौट गर्दा नाममात्र पाइप व्यास चयन गर्नुको सट्टा वास्तविक सञ्चालन अवस्थाहरूबाट सुरु गर्नुपर्छ। डबल-गोला डिजाइनको मूल्याङ्कन गर्दा निम्न विनिर्देशहरू विशेष रूपमा महत्त्वपूर्ण हुन्छन्।

वास्तविक चयन सधैं पूर्ण प्रणाली डिजाइनमा आधारित हुनुपर्छ। दबाब, तापक्रम, तरल पदार्थ संरचना, आन्दोलन आयाम, flange आयाम, र स्थापना वातावरण उत्पादन अघि पुष्टि गर्नुपर्छ।

यो कहाँ प्रयोग गर्न सकिन्छ?

एक डबल-गोला लचिलो जडान विशेष गरी पाइपिंग प्रणालीहरूमा सान्दर्भिक छ जहाँ कम्पन, आन्दोलन, वा मेकानिकल तनाव पूर्ण रूपमा हटाउन सकिँदैन।

पम्प र कम्प्रेसर प्रणाली

पम्प र कम्प्रेसरहरू मेकानिकल कम्पनका सामान्य स्रोत हुन्। उपकरणको नजिक लचिलो जोइन्ट स्थापना गर्नाले जडान गरिएको पाइपलाइनमा कम्पनको स्थानान्तरण सीमित गर्न मद्दत गर्न सक्छ।

पानी र तरल पाइपिंग

पानी प्रशोधन, औद्योगिक पानी परिसंचरण, र सामान्य तरल ढुवानी प्रणालीहरूले लचिलो जडानहरू कायम राख्दा आन्दोलन समायोजन गर्न रबर विस्तार जोडहरू प्रयोग गर्न सक्छन्।

औद्योगिक प्रक्रिया लाइनहरू

मिल्दो तेल, हावा, हल्का रसायनहरू, र अन्य औद्योगिक तरल पदार्थहरू ढुवानी गर्ने प्रणालीहरूले आवश्यक मिडिया प्रतिरोध अनुसार विभिन्न रबर यौगिकहरू प्रयोग गर्न सक्छन्।

जटिल पाइपलाइन लेआउटहरू

जहाँ धेरै पाइप खण्डहरू, उपकरण जडानहरू, र संरचनात्मक सहिष्णुताले पङ्क्तिबद्ध चुनौतीहरू सिर्जना गर्दछ, एक उचित रूपमा चयन गरिएको लचिलो संयुक्तले अतिरिक्त आन्दोलन क्षमता प्रदान गर्न सक्छ।

कसरी खरीददारहरूले सही मोडेल चयन गर्नुपर्छ?

खरिद टोलीहरूले उद्धरण अनुरोध गर्दा विस्तृत परिचालन जानकारी प्रदान गर्नुपर्छ। यसले निर्मातालाई रबर कम्पाउन्ड, सुदृढीकरण, आकार, दबाब मूल्याङ्कन, र वास्तविक अनुप्रयोगमा जडान कन्फिगरेसन मिलाउन सक्षम बनाउँछ।

1. पाइप व्यास पुष्टि:आवश्यक DN वा नाममात्र पाइप साइज पहिचान गर्नुहोस्।
2. सञ्चालन दबाव जाँच गर्नुहोस्:सामान्य र क्षणिक सञ्चालन अवस्थाहरूको लागि उपयुक्त दबाब वर्ग चयन गर्नुहोस्।
3. सञ्चालन तापमान पहिचान:सामान्य तापमान र सम्भावित शिखर तापक्रम दुवैलाई विचार गर्नुहोस्।
4. माध्यम निर्दिष्ट गर्नुहोस्:पानी, तेल, हावा, रसायन, र अन्य तरल पदार्थ विभिन्न रबर यौगिकहरू आवश्यक हुन सक्छ।
5. आन्दोलन मापन:अपेक्षित अक्षीय, पार्श्व, र कोणीय आन्दोलन निर्धारण गर्नुहोस्।
6. फ्ल्यान्ज आयामहरू पुष्टि गर्नुहोस्:बोल्ट-होल ढाँचाहरू र जडान आयामहरू पाइपलाइनसँग मिल्नुपर्छ।
7. स्थापना वातावरण विचार गर्नुहोस्:बाहिरी एक्सपोजर, कम्पन तीव्रता, र वरपरका उपकरणहरूले अन्तिम कन्फिगरेसनलाई असर गर्न सक्छ।

यी विवरणहरू प्रारम्भिक रूपमा प्रदान गर्नाले विशिष्टता त्रुटिहरू कम गर्न र OEM अनुकूलनलाई अझ प्रभावकारी बनाउन सक्छ।

स्थापना समयमा के विचार गर्नुपर्छ?

राम्रोसँग इन्जिनियर गरिएको विस्तार संयुक्त पनि सही स्थापना आवश्यक छ। लचिलो शरीरलाई उचित पाइप समर्थन वा पङ्क्तिबद्धताको विकल्पको रूपमा व्यवहार गर्नु हुँदैन।

• बोल्ट कस्नु अघि फ्ल्यान्ज पङ्क्तिबद्धता जाँच गर्नुहोस्।
• मिल्दो गास्केटहरू र सही रूपमा निर्दिष्ट फास्टनरहरू प्रयोग गर्नुहोस्।
• स्थापनाको क्रममा अत्यधिक स्ट्रेचिङ, कम्प्रेसन, वा घुमाउनेबाट बच्नुहोस्।
• सुनिश्चित गर्नुहोस् कि छेउछाउको पाइपिङ ठीकसँग समर्थित छ।
• धारिलो वस्तु वा बाह्य कम्पोनेन्टहरूले रबरको शरीरलाई हानी गर्नबाट रोक्नुहोस्।
• प्रमाणित गर्नुहोस् कि सञ्चालन आन्दोलन डिजाइन क्षतिपूर्ति दायरा भित्र रहन्छ।
• दृश्यात्मक पहिरन, क्र्याकिंग, विरूपण, वा जडान समस्याहरूको लागि आवधिक रूपमा संयुक्त निरीक्षण गर्नुहोस्।

उचित स्थापनाले संयुक्तलाई यसको अभिप्रेत डिजाइन अनुसार प्रदर्शन गर्न मद्दत गर्दछ र लचिलो तत्वमा अनावश्यक मेकानिकल लोडिङ कम गर्न सक्छ।

बारम्बार सोधिने प्रश्नहरू

1. डबल स्फेयर रबर विस्तार संयुक्त को मुख्य लाभ के हो?

मुख्य कार्यात्मक फाइदा डबल-गोला लचिलो संरचना मार्फत बढ्दो आन्दोलन अवशोषण र कम्पन अलगाव प्रदान गर्ने क्षमता हो।

2. रबर बडीका लागि कस्ता सामग्रीहरू उपलब्ध छन्?

सामान्य सामग्री विकल्पहरूमा EPDM, NBR, र Neoprene समावेश छन्। अनुकूलित रबर यौगिकहरू पनि विचार गर्न सकिन्छ जब अपरेटिङ मध्यम वा तापक्रमलाई एक विशेष सूत्र आवश्यक पर्दछ।

3. कुन दबाव मूल्याङ्कनहरू उपलब्ध छन्?

संरचना र अनुप्रयोग आवश्यकताहरूमा निर्भर गर्दै, कन्फिगरेसनहरू PN10, PN16, वा PN25 कार्य दबाव वर्गहरूको लागि डिजाइन गर्न सकिन्छ।

4. कुन आकारहरू अनुकूलित गर्न सकिन्छ?

सन्दर्भ उत्पादन दायराले DN32 देखि DN600 सम्म समेट्छ, जबकि ठूला आकारहरू परियोजना आवश्यकताहरू र इन्जिनियरिङ विनिर्देशहरू अनुसार विचार गर्न सकिन्छ।

5. यो पम्प र कम्प्रेसर नजिक प्रयोग गर्न सकिन्छ?

हो। पम्पहरू र कम्प्रेसरहरू विशिष्ट स्थापना स्थानहरू हुन् किनभने यी मेसिनहरूले कम्पन र गतिशील लोडहरू उत्पन्न गर्न सक्छन् जुन जडित पाइपलाइनहरूबाट अलग गर्न आवश्यक छ।

6. जडान प्रकार अनुकूलित गर्न सकिन्छ?

हो। फ्ल्याङ्ग जडानहरू उपलब्ध छन्, र पाइपलाइन कन्फिगरेसन र परियोजना आवश्यकताहरू अनुसार अनुकूलन-इन्जिनियर फिटिंगहरू विकास गर्न सकिन्छ।

तपाइँ कसरी अनुकूलित समाधान अनुरोध गर्न सक्नुहुन्छ?

औद्योगिक खरीददारहरूको लागि, सही लचिलो संयुक्त चयन उत्पादन विशिष्टता र प्रणाली ईन्जिनियरिङ् को संयोजन हो। JIDONGDA ले विभिन्न व्यासहरू, रबर कम्पाउन्डहरू, सुदृढीकरण संरचनाहरू, दबाब आवश्यकताहरू, र जडान कन्फिगरेसनहरू कभर गर्ने अनुकूलित रबर विस्तार संयुक्त समाधानहरू प्रदान गर्दछ। उद्धरण अनुरोध गर्दा, सम्भव भएसम्म पाइप साइज, सञ्चालन दबाव, तापक्रम, मिडिया, आन्दोलन आवश्यकताहरू, फ्ल्यान्ज आयामहरू, र अनुप्रयोग वातावरण प्रदान गर्नुहोस्। यी विवरणहरूले निर्मातालाई उपयुक्त कन्फिगरेसनलाई अझ सही रूपमा मूल्याङ्कन गर्न अनुमति दिन्छ।

यदि तपाइँ पम्प, कम्प्रेसर, पानी पाइपलाइन, औद्योगिक प्रक्रिया प्रणाली, वा अन्य माग गरिएको अनुप्रयोगको लागि भरपर्दो लचिलो जडान सोर्स गर्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्जिदोङडा सँग तपाईंको अपरेटिङ सर्तहरू, अनुकूलन आवश्यकताहरू, प्राविधिक विशिष्टताहरू, र बल्क-अर्डर आवश्यकताहरू छलफल गर्न।
